スコッチティント マルチレイヤーNanoシリーズ

住友３Ｍスコッチティント ウインドウフィルム マルチレイヤー Nanoシリーズは、ナノテクノロジーを駆使して、わずか50μmの厚さのなかに高分子材料の膜を200層以上積層した多層構造のウインドウフィルムです。

微細な多層構造によって光の干渉をおこし、特定波長の光を反射または偏光させ、空調負荷や不快感の原因となる波長を選択的に制御します。熱線を遮るための金属を使用していないので、メタリックな反射のない自然な透明感が得られます。

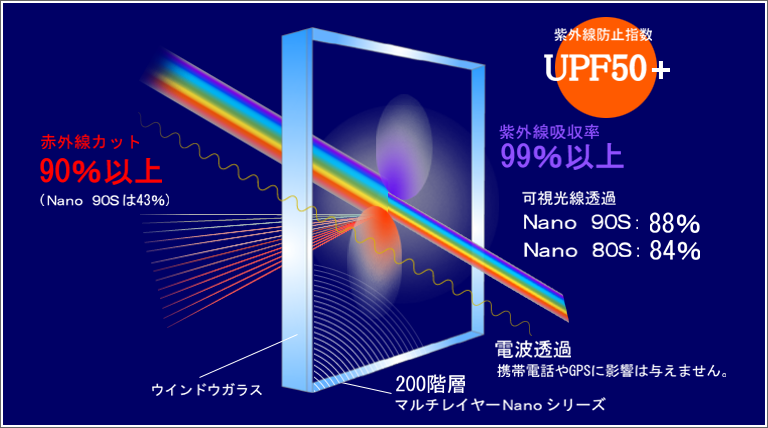

マルチレイヤー Nanoシリーズの構造及び原理

それぞれ屈折率の異なる材質の膜を熱線の波長に合わせ厚みを変え、波長成分ごとに200層以上積層することにより、不要な波長を選択的に遮断。そのため透明感を保ちながら、高い遮熱効果、肌を刺すようなジリジリ感などの不快成分除去効果、そして有用電波透過効果を発揮します。

マルチレイヤーNano特徴と性能

遮蔽効果

スコッチティント ウインドウフィルム マルチレイヤー Nanoシリーズは、可視光線を透過させてガラスの透明感を維持したまま、赤外線を92％もカットして日射による室温上昇を抑えます。日焼けや肌に有害な紫外線も99％以上カットします。

飛散防止効果

JIS A 5759 の飛散防止性能（A法衝撃破壊試験・B法層間変位破壊試験）の規格値を満足します。万一地震などの災害時にガラスが割れても破片が飛び散らず、鋭いガラス片によるケガを防ぎます。

透明性

スコッチティント ウインドウフィルム マルチレイヤー Nanoシリーズは、金属膜による反射がなく、ガラス色の美しい外観を維持できます。そして、反射による周辺環境への影響も最小限に抑えることができます。

耐久性

スコッチティント ウインドウフィルム マルチレイヤー Nanoシリーズは、金属膜を用いていないので、金属腐食をせず、耐久性にもすぐれています。

電磁波透過性

太陽光は電磁波の一部で、その太陽光の一領域が可視光線です。紫外線より短波域は、大気に吸収され地表までは届きません。また、太陽光よりも長波域は電波と呼ばれ、携帯電話やラジオなど生活の中でさまざまに活用されています。詳しくはこちら

マルチレイヤー Nanoシリーズの構造及び原理

それぞれ屈折率の異なる材質の膜を熱線の波長に合わせ厚みを変え、波長成分ごとに200層以上積層することにより、不要な波長を選択的に遮断。そのため透明感を保ちながら、高い遮熱効果、肌を刺すようなジリジリ感などの不快成分除去効果、そして有用電波透過効果を発揮します。

機能一覧

品　　　　番	日射 調整	飛散 防止	防犯	UVｶｯﾄ	防虫 効果	目隠し	ﾊｰﾄﾞｺｰﾄ	幅
								1016	1270	1524
Nano70S	○	○		○	○		○	○	○	○
Nano80S	○	○		○	○		○	○	○	○
Nano80S-LT	○	○		○	○		○	○	○	○
Nano80SX	○	○		○	○		○	○	○
Nano80CP	○	○	○	○	○		○	○	○	○
Nano90S	○	○		○	○		○	○	○	○
Nano40S	○	○		○	○	○	○	○	○	○
Nano イルミナ	○	○		○	○	○			○
Nano ミルキーホワイト	○	○		○	○	○		○	○	○
Nano ルーチェ	○	○		○	○	○			○

光学的性能

品番	厚み	可視光線	紫外線	日射			遮蔽 係数	熱貫 流率
	μｍ	透過率 （%）	透過率 （%）	透過率 （%）	吸収率 （%）	反射率 （%）	－	(W/㎡k)
Nano70S	76	69	0.0	42	37	21	0.61	5.6
Nano80S	76	84	0.0	51	27	22	0.68	5.6
Nano80S-LT	76	84	0.0	58	28	21	0.68	5.6
Nano80SX	148	84	0.0	50	32	18	0.69	6.0
Nano80CP	363	83	0.0	50	28	22	0.67	5.7
Nano90S	76	88	0.0	66	12	22	0.80	6.1
Nano40S	76	40	0.0	25	55	20	0.49	5.9
Nanoイルミナ	142	53	0.0	43	28	29	0.60	6.1
Nanoミルキーホワイト	136	58	0.0	45	25	30	0.61	6.0
Nanoルーチェ	142	37	0.0	33	33	34	0.51	6.1

※上記の数値はJIS A 5759に基づき3mmフロートガラスに貼り付けた場合の実測値であり、保証値ではありません。
※フィルム全厚とは、剥離フィルムを除いた厚みのことです。
※可視光線透過率などの詳しい説明はガラスフィルム用語集のページをご参照下さい。
